礦山電力拖動系統的組成及運動規律

電力拖動系統是一個轉動系統!其轉動規律服從動力學統一的規律，即運動方程式。

“拖動”是應用各種原動機!使生產機械產生運動來完成一定的生產任務。用電動機作為原動機來拖動生產機械的拖動方式稱為電力拖動。

研究分析電力拖動系統中轉速、轉矩、功率之間的關系對安全、可靠、合理利用電動機具有關鍵意義。

礦山電力拖動系統是一個統一的動力學系統。系統的運動方程式由電動機產生的電磁轉矩與生產機械負載轉矩之間的關系決定。要研究電力拖動系統!就必須分析電動機與負載之間的關系。從動力學的角度來看，它們服從動力學統一的規律。

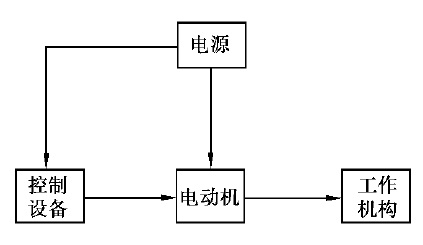

典型的電力拖動系統是由電動機、工作機構、控制設備及電源4部分組成，如下圖所示

電動機將電網的電能變?yōu)闄C(jī)械能，用以拖動生產機械;工作機構是生產機械為執行某一任務的機械部分;控制設備是為實現電動機的各種運行要求而使用的各種控制電機、電器等;電源是向電動機及電氣控制設備供電的部分。

通常，電動機與生產機械的工作機構并不同軸，它們之間還有傳動機構，把電動機的運動經過中間變速或變換運動方式后，再傳給生產機械的工作機構。

?

?????????????????? 礦山電力拖動系統框架圖
