?制砂機各部件的功能

制砂機是制砂工藝流程中比較主要也是使用較廣泛的設備之一，不同型號的制砂機其主要的部件構成大同小異，但制砂機各部件的性能及發揮的作用卻大不相同，為了便于大家對制砂機有一個詳細的了解，現將制砂機主要部件的功能整理如下：

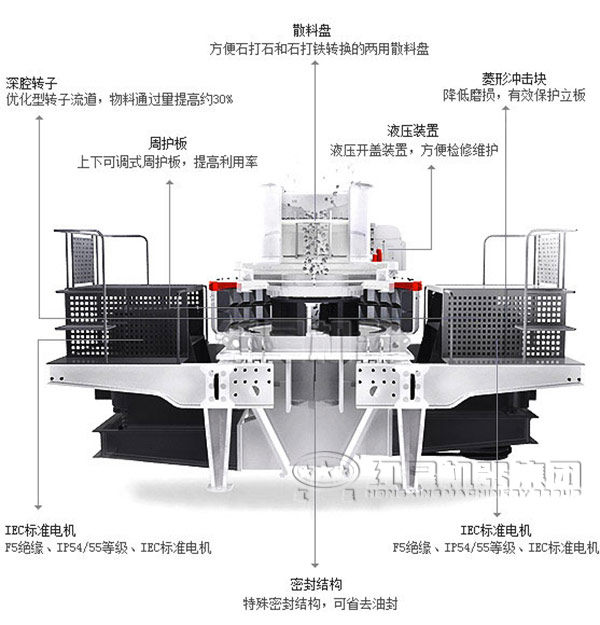

1.主要構成

由進料斗、分料器、渦動破碎腔、葉輪、主軸總成、底座、傳動裝置及電機等七部分組成。

2.各部件功能

（1）進料斗

進料斗的外形是一個倒立的圓臺，主要作用是將給料設備的來料經進料斗進入破碎機。

（2）分料器

分料器安裝在渦動破碎腔的上部，其作用就是將從進料斗來料進行分流，一部分物料經由中心入料管直接進入葉輪被逐漸加速到較高速度拋射出去，另一部分物料從中心入料管的外側，進入渦動破碎腔內葉輪的邊緣。

（3）渦動破碎腔

渦動破碎腔的結構形狀為上、下兩段圓柱體組成的環形空間，葉輪在渦動破碎腔內高速旋轉，渦動破碎腔內也能駐留物料，形成物料襯層，物料的破碎過程都發生在渦動破碎腔內，由物料襯層將破碎作用渦動破碎腔壁隔開，使破碎作用僅限于物料之間，起到耐磨自襯的作用。

（4）葉輪

葉輪由耐磨材料制造而成，安裝在主軸總成上端軸頭上，葉輪高速旋轉帶動物料加速，葉輪是制砂機的關鍵元件。物料由葉輪上部分料器的中心入料管進入葉輪的中心，被葉輪加速到60-75m/s，然后拋射出去。

（5）底座

渦動破碎腔、主軸總成、電動機、傳動裝置均安裝在底坐上，底座結構形狀，中部為四棱柱空間，四棱柱空間的中心，用于安裝主軸總成，兩側形成排料通道。

（6）傳動裝置

傳動裝置利用傳動帶將電機皮帶輪與主軸皮帶輪相連，起到動力傳輸?shù)淖饔谩?

（7）電機

電機是制砂機的動力輸出來源，帶動制砂機的整體運轉。有單電機或雙電機驅動兩種。
